Device Driver

改 driver 通常會動到的是 Driver 及 Device Tree

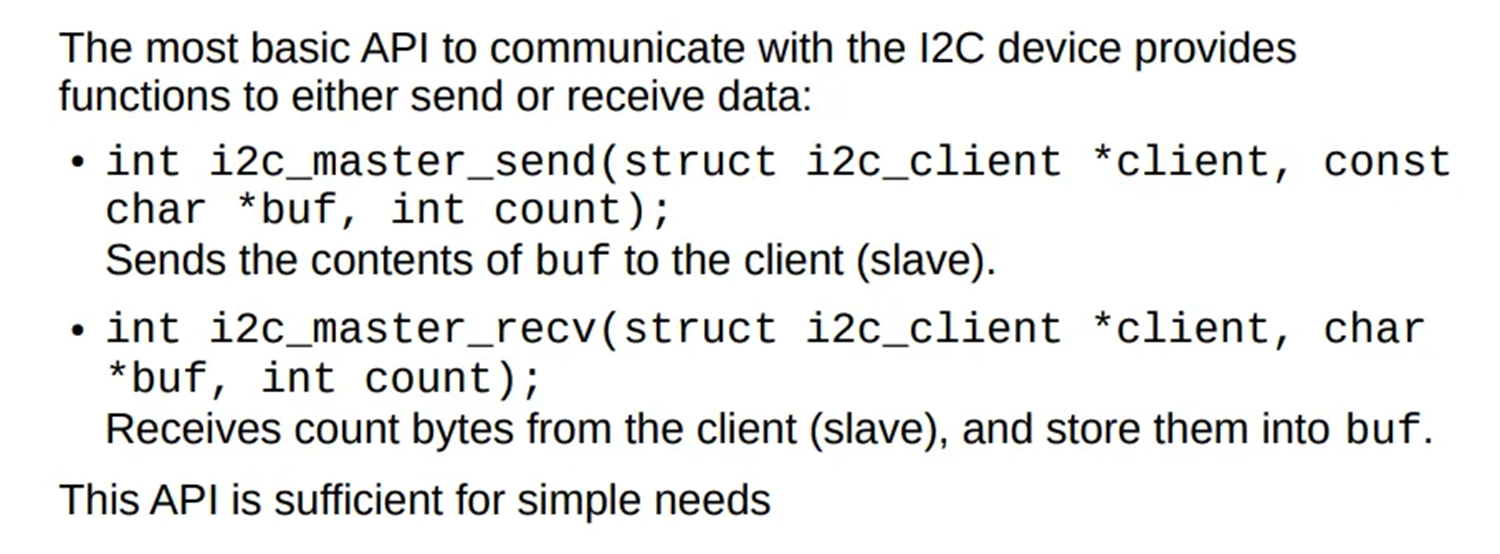

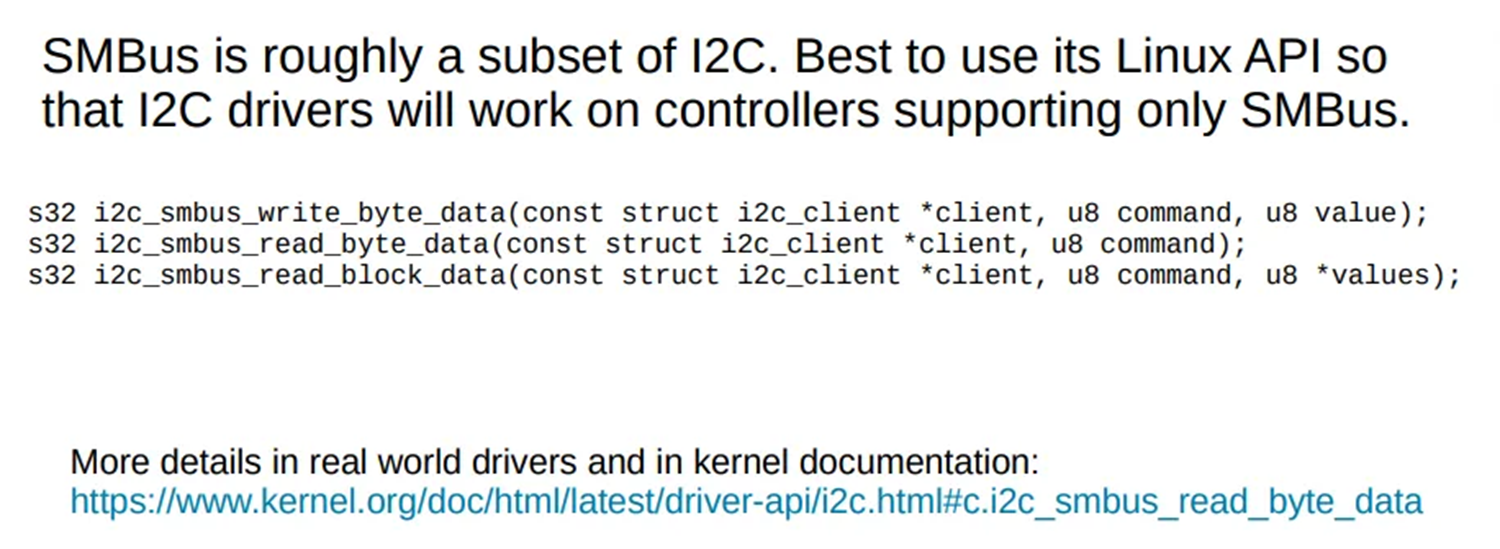

smbus​

alt text alt text

pmbus​

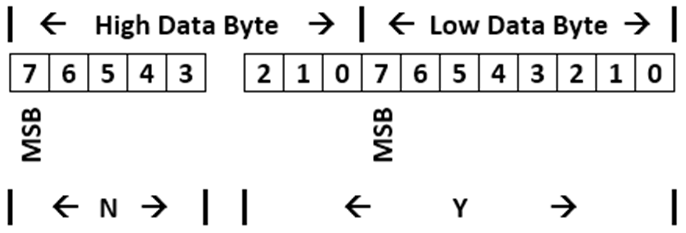

Linear11 Floating-Point Format​

alt text

Value Represented=Y×2N\text{Value Represented} = Y \times 2^N
user space（例如：sensors）
   ↓
PMBus core
   ↓
mpc42013_read_word_data(client, page, reg)
   ↓
底層實際透過 I2C 傳送 command code（reg） → 取得 word 資料

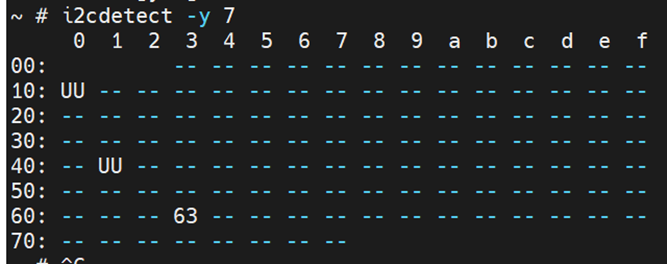

可以用 i2cdetect 查看是否有 driver 佔用

alt text

上圖代表在 i2c-7 有 address 0x63 的裝置， 63 代表 no device driver，UU 代表目前有 driver 佔用。

Files​

  • Kconfig linux/drivers/hwmon/pmbus/Kconfig
config {driver}
   ...
參考

  • Driver Documentation

    • 位置: linux/Documentation/devicetree/bindings/hwmon/{driver}.yaml

  • Makefile

    • 位置: linux/drivers/hwmon/pmbus/Makefile
    obj-$(CONFIG_{driver}) += {driver}.o

  • Driver Code

    • 位置: linux/drivers/hwmon/pmbus/{driver}.c

  • Device Tree Alias

    • 位置: linux/arch/arm/boot/dts/{board}-i2c-aliases.dtsi
      alias {
         i2c99 = &{sensor}
      }

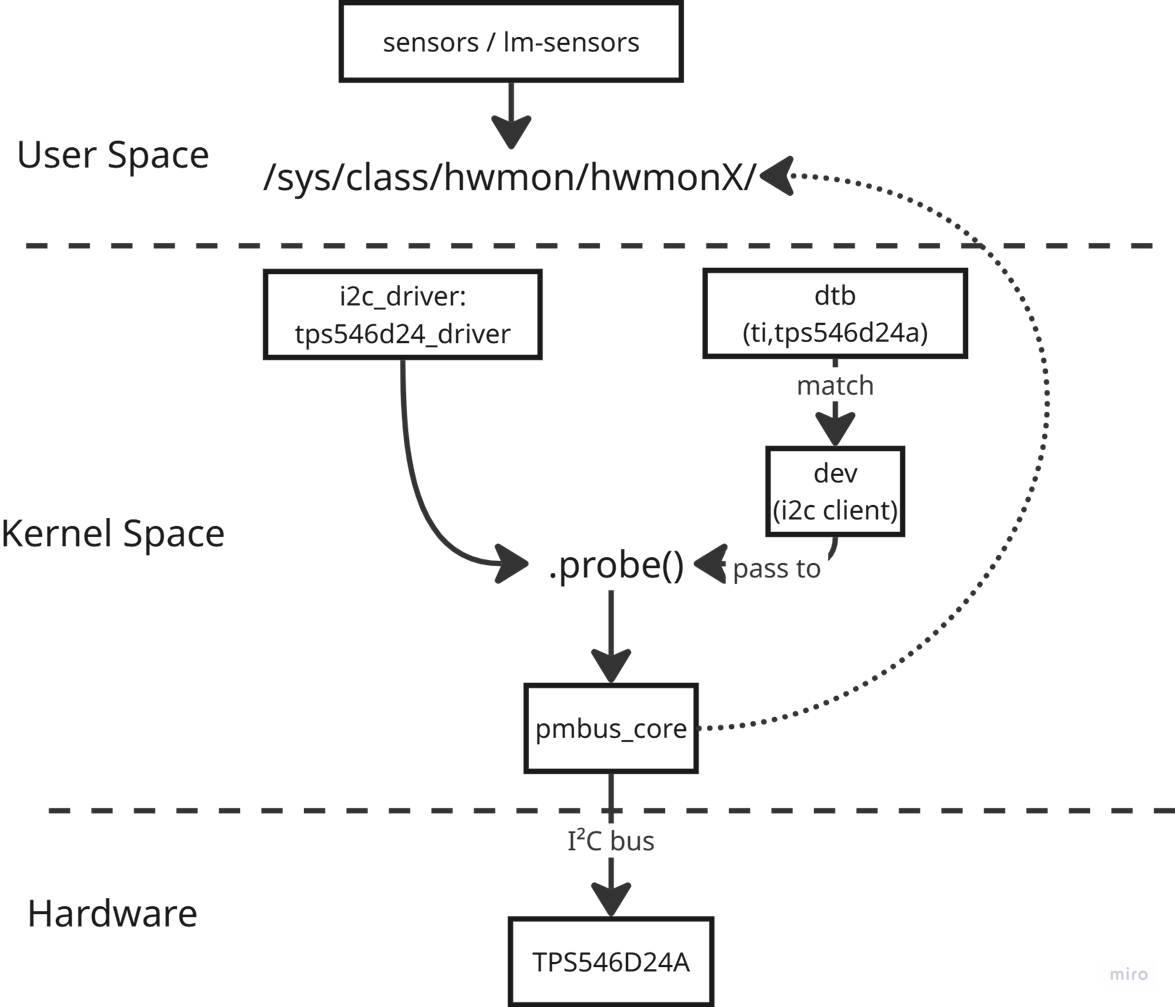

Driver Structure​

alt text

Functions​

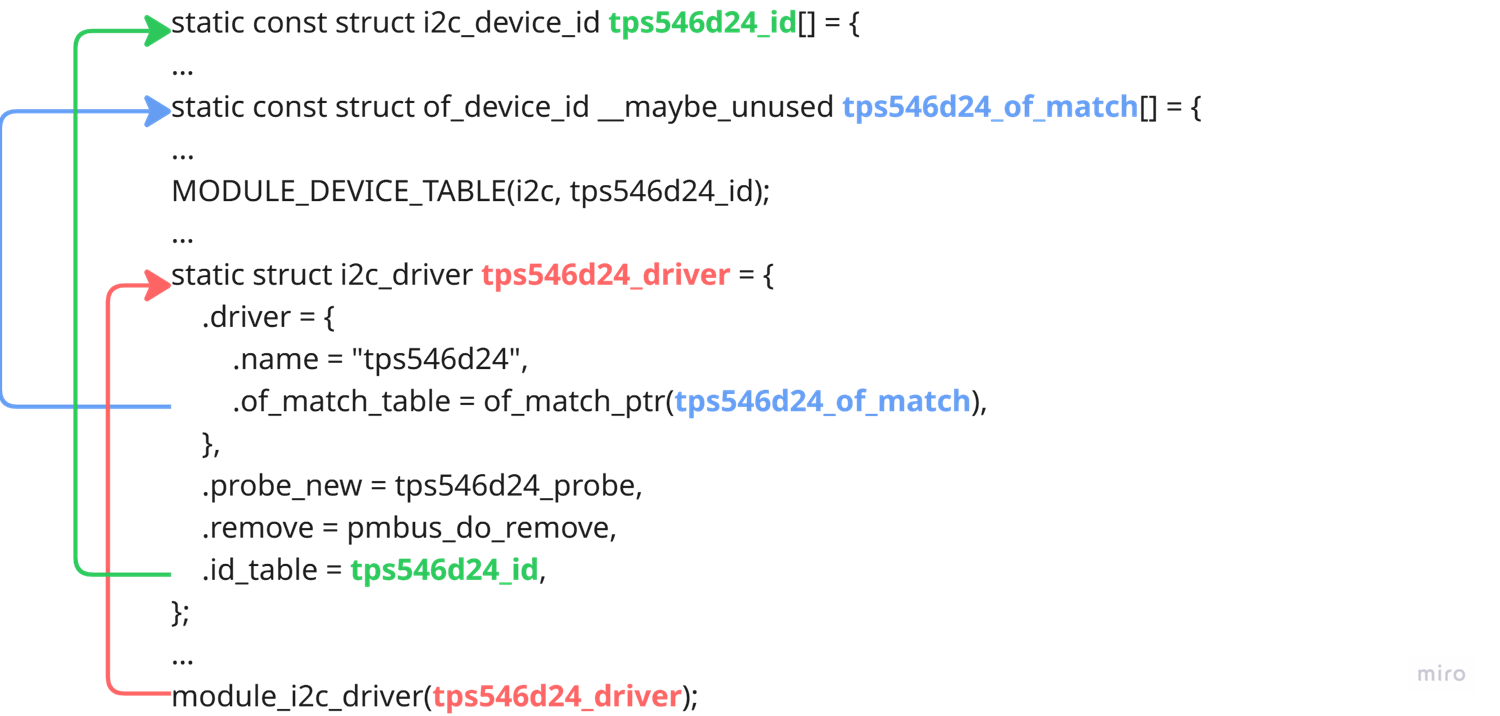

  • probe alt text
int pmbus_read_word_data(struct i2c_client *client, u8 page, u8 phase, u8 reg);
int pmbus_read_byte_data(struct i2c_client *client, int page, u8 reg);
int pmbus_write_word_data(struct i2c_client *client, u8 page, u8 reg, u16 word);

觀察​

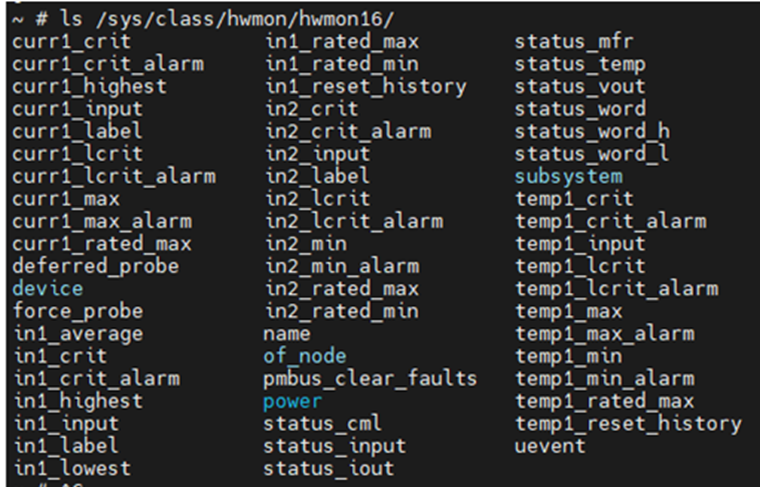

  • ls /sys/class/hwmon/hwmon16 alt text
