March 8, 2019
0.講解1.體驗
(1)小葉程式
2.開始
(1)translate
(2)碰到的問題
(3)滑鼠移動
3.成品
4.檢討作業
(1) 小畫家算點
5.小撇步
(1)小葉程式
2.開始
(1)translate
(2)碰到的問題
(3)滑鼠移動
3.成品
4.檢討作業
(1) 小畫家算點
5.小撇步
0.講解
移動、滑鼠
glTranslatef(par1,par2,par3)
translate:移動
f:float
par1:x, par1:y, par1:z

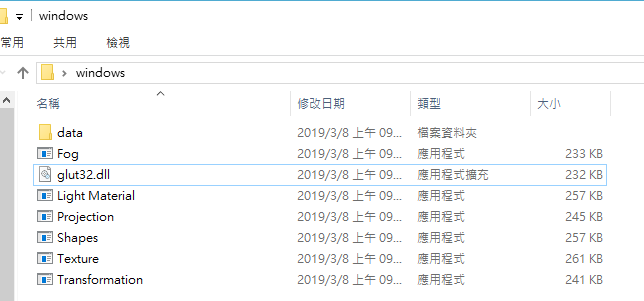

模型檔位置：\windows\data\

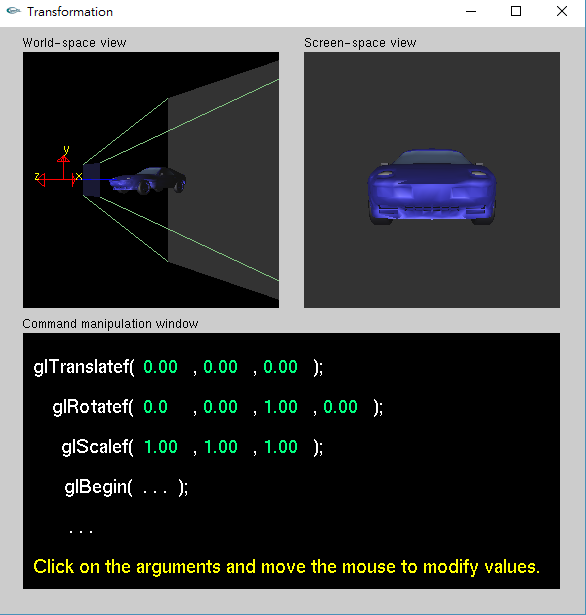

1.體驗
(1)先準備

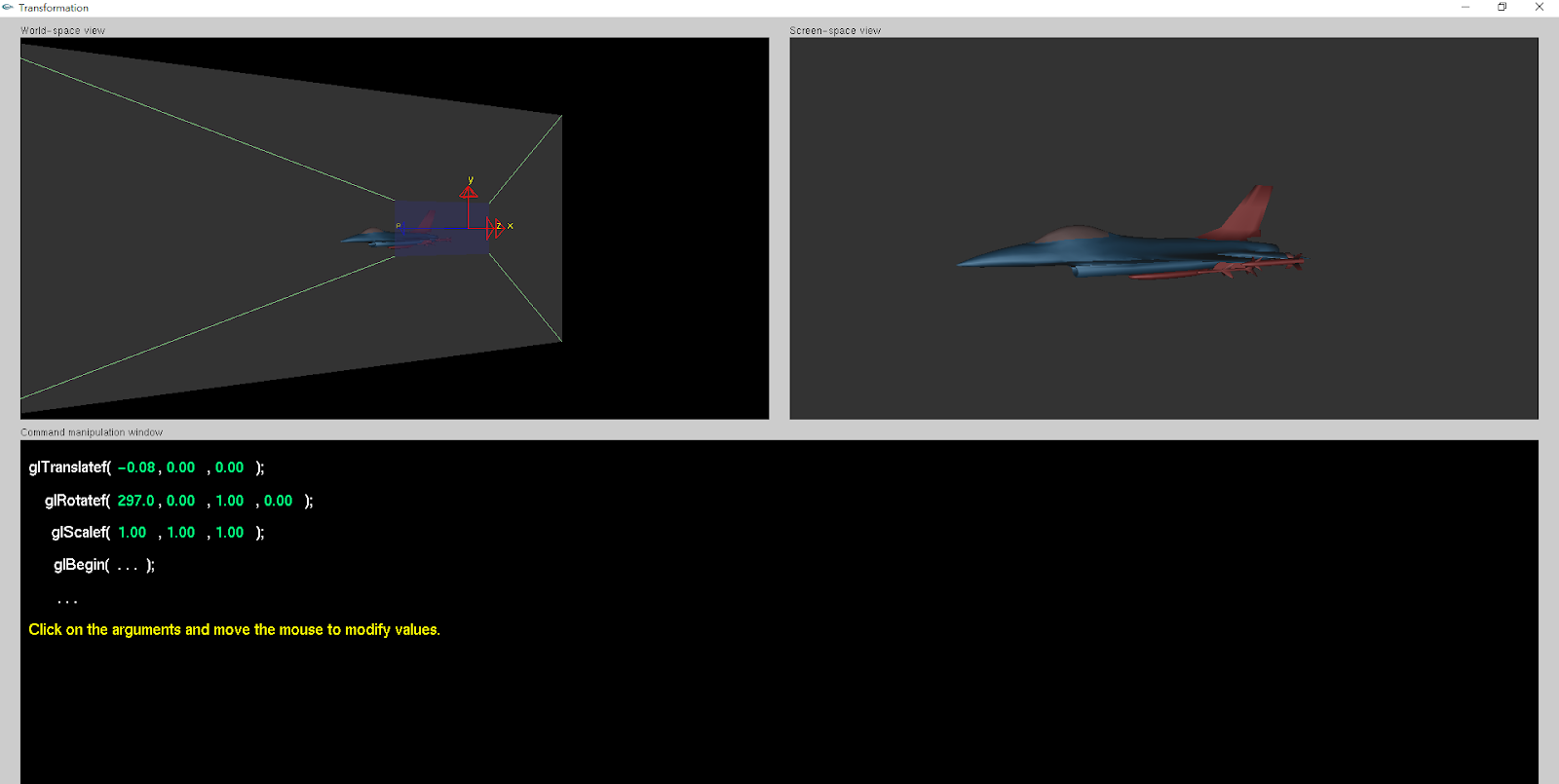

左鍵調數值
2.開始
(1)基本程式架構

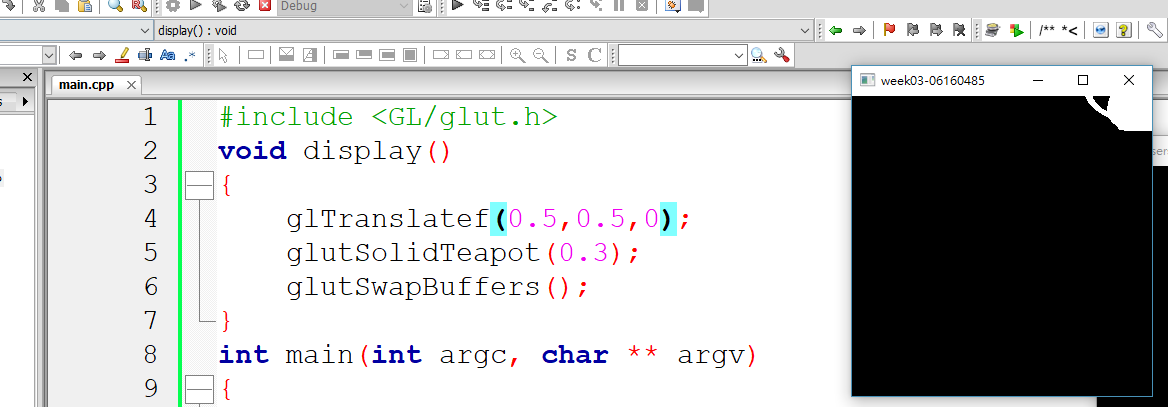

(2)加入第4行
(2)加入第4行
glTranslate要glutSolidTeapot前面!!!(3) But!但一移動一下視窗會跑掉!!!

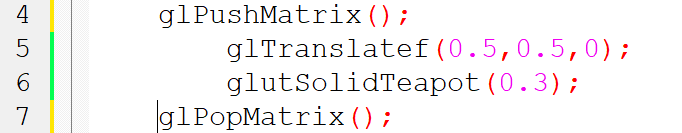

sol：加上
glPushMatrix
glPopMatrix
(4) GG好可怕的畫面...

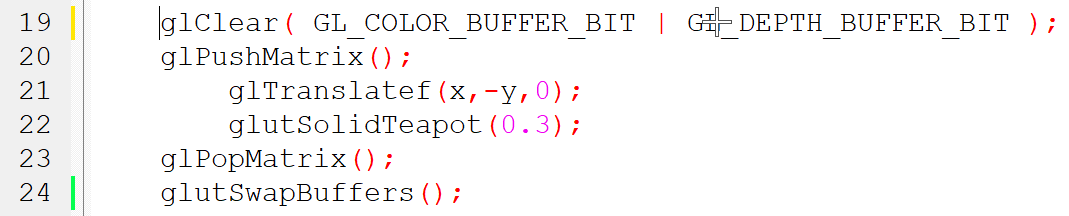

Sol: 加入19行 glclear( GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT )，清掉

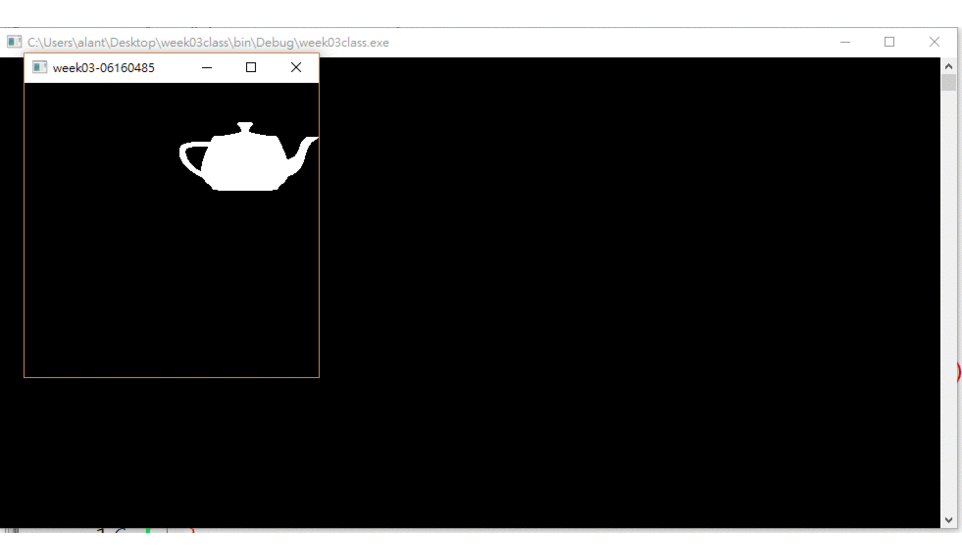

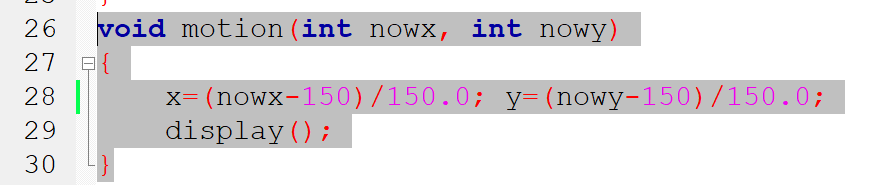

(5) 滑鼠：
glutMotionFunc(motion);
glutMotionFunc(motion);
motion(int x, int y) 函式：滑鼠移動會呼叫此函式，並且pass兩個參數滑鼠x跟y
*記得在最後一行加上display()這樣才會更新物體的位置!
座標上下顛倒>調整座標負號
(2)複製圖片到小畫家
紅線為x軸與y軸
(2)使用小葉的圖學範例shape再開始寫程式
挑戰：畫3D圖形
目標：DNA
步驟：
(1)先畫旁邊螺旋(GL_LINE_STRIP)
(2)畫梯子透過兩個螺旋頂點連線，並使用(GL_LINES)
(3)加入還沒教的glRotate使其看起來較3D
(4)實驗motion->改變鬆緊程度及選轉速度
遇到問題：y軸上升座標>
解決：a/PI，從週期看，每次上升1/PI
*記得在最後一行加上display()這樣才會更新物體的位置!3.成品~~~~~~~
4.檢討作業：

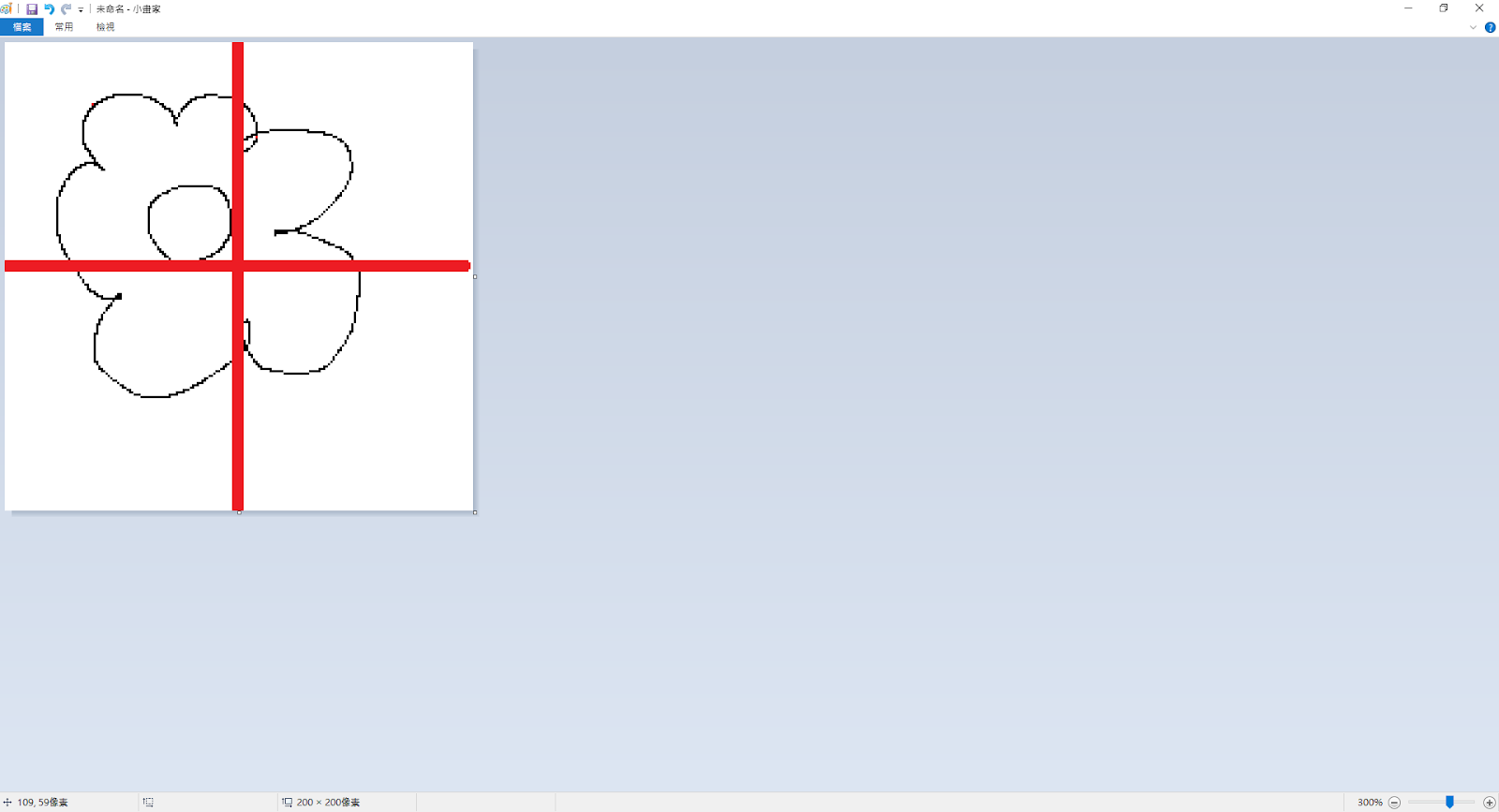

(1)開小畫家
座標上下顛倒>調整座標負號(2)複製圖片到小畫家
紅線為x軸與y軸5.小撇步
(1)winrar中文檔名解壓縮會有問題>下載 7zip(2)使用小葉的圖學範例shape再開始寫程式
今天的程式碼

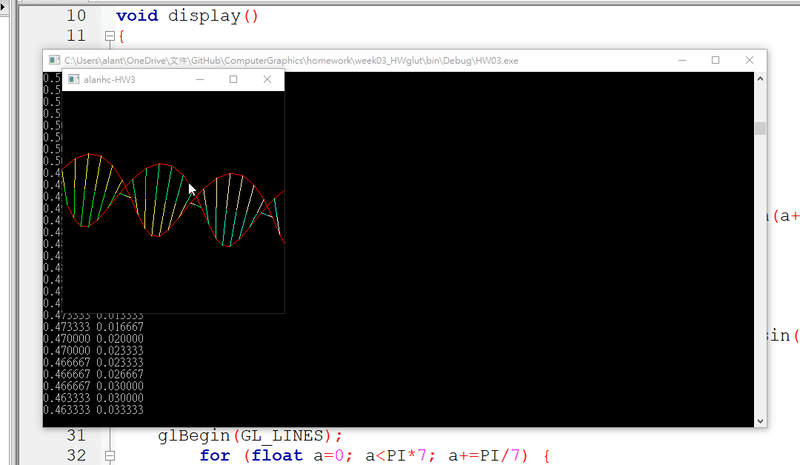

Homework 挑戰3D空間+滑鼠移動 [ Code ]
目標：DNA
步驟：
(1)先畫旁邊螺旋(GL_LINE_STRIP)
(2)畫梯子透過兩個螺旋頂點連線，並使用(GL_LINES)
(3)加入還沒教的glRotate使其看起來較3D
(4)實驗motion->改變鬆緊程度及選轉速度
遇到問題：y軸上升座標>
解決：a/PI，從週期看，每次上升1/PI
